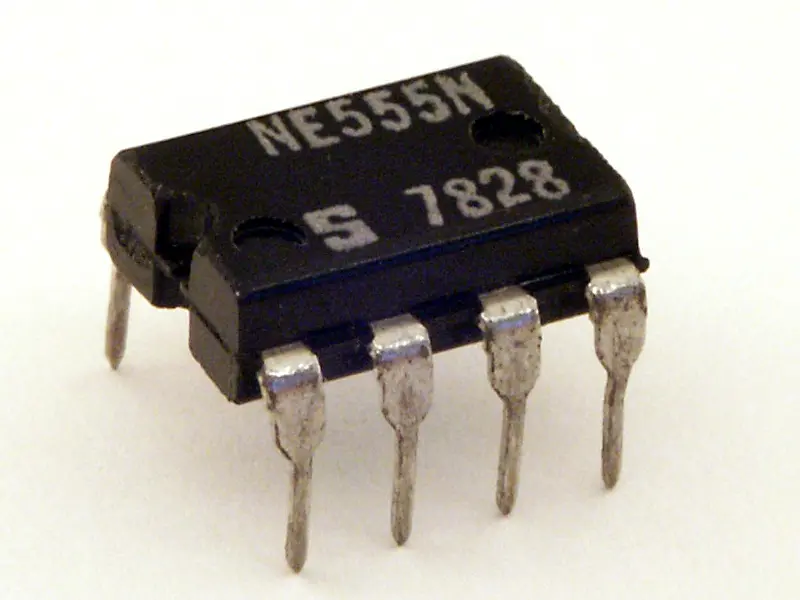

El temporizador IC 555 es un circuito integrado (chip) que se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop. Sus derivados proporcionan hasta cuatro circuitos de sincronización en un solo paquete.
Historia
El circuito integrado (CI) se diseñó en 1971 por Hans R. Camenzind bajo el contrato de Signetics (adquirida más tarde por NXP Semiconductors).
En 1962, Camenzind se unió al laboratorio de Física de Malloryen Burlington, Massachusetts. Diseñó un amplificador por modulación por ancho de pulsos (PWM) para aplicaciones de audio; sin embargo, no tuvo éxito en el mercado porque no incluía un transistor de potencia. Comenzó a interesarse en sintonizadores tales como un girador y un lazo de seguimiento de fase (PLL). En 1968 Signetics le contrató para desarrollar un CI PLL. Diseñó un oscilador para PLL de tal manera que la frecuencia no dependía del voltaje de la fuente de alimentación o temperatura. Signetics despidió a la mitad de sus empleados debido a la recesión de 1970; el desarrollo para PLL se paro.
Camenzind propuso el desarrollo de un circuito universal basado en el oscilador de los PLL y pidió desarrollarlo el solo, usando equipamiento de Signetics a cambio de reducir su salario a la mitad. Otros ingenieros decían que el producto podría construirse a partir de elementos ya existentes; sin embargo, el gestor de mercadotecnia aprobó la idea. Siguiendo la numeración 5xx que se asignaban a los CI analógicos, se escogió el número 555.
Camenzind también enseñaba diseño de circuitos en la Northeastern University por la mañana volviendo por la noche para estudiar el grado de Administración de empresas. El primer diseño para el 555 se revisó en el verano de 197Comprobado que no había errores, procedió al diseño de la disposición de componentes. Unos días más tarde, Camenzind tuvo la idea de usar una resistencia directa en lugar de una fuente de corriente constante al encontrar que la primera solución funcionaba. El cambio redujo pines requeridos, de 9 a 8, por lo que el CI se podría en un empaquetado de 8 pines en lugar de uno de 1Este nuevo diseño pasó una segunda revisión de diseño y se culminó el prototipo en octubre de 197La copia de 9 pines la fabricó otra compañía fundada por un ingeniero que estuvo presente en el primer diseño y se marchó de Signetics; esa firma lanzó su versión tan pronto como se presentó el 55El temporizador 555 se fabricó por 12 empresas en 1972 se convirtió en uno de los productos más vendidos.
Descripción de las conexiones
- GND: Es el polo negativo de la alimentación, generalmente tierra (masa).
- Disparo: Es donde se establece el inicio del tiempo de retardo si el 555 es configurado como monoestable.
- Salida: Aquí veremos el resultado de la operación del temporizador.
- Reinicio: Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo.
- Control de voltaje: Cuando el temporizador se utiliza en el modo de controlador de voltaje.
- Umbral: Es una entrada a un comparador interno que se utiliza para poner la salida a nivel bajo.
- Descarga: Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
- Voltaje de alimentación (VCC): Es el terminal donde se conecta el voltaje de alimentación que va de 5 V hasta 16 V.
Modos de operación
El circuito integrado 555 posee dos modos de operación principales:
Multivibrador astable
Este tipo de funcionamiento se caracteriza por una salida continua de forma de onda cuadrada (o rectangular), con una frecuencia específica.
Multivibrador monoestable
En este caso el circuito entrega un solo pulso de un ancho establecido por el diseñador.
Especificaciones
Estas especificaciones aplican solo al NE555, en otras versiones pueden variar dependiendo del fabricante o ámbito en que se utilice.
- Voltaje de entrada (V' CC): 5 a 15 V
- Corriente de entrada (V CC = +5 V): 3 a 6 mA
- Corriente de entrada (V CC = +15 V): 10 a 15 mA
- Corriente de salida (máxima): 200 mA
- Máxima disipación de potencia: 600 mW
- Consumo de potencia (minimum operating): 30 mW@5V, 225 mW@15V
- Temperatura de operación: 0 °C hasta 70 °C
El circuito integrado 555 es una herramienta versátil y ampliamente utilizada en el campo de la electrónica. Su facilidad de uso, bajo costo y estabilidad lo convierten en una opción popular para una variedad de aplicaciones, incluyendo la generación de temporizadores, pulsos y oscilaciones. Ya sea como un multivibrador astable o monoestable, el 555 ofrece flexibilidad y control en el diseño de circuitos.
