El cautín TS100 es una de las mejores herramientas que he tenido para construir y reparar drones. Puede ser alimentado por una batería LiPo o por una fuente de alimentación. Es pequeño, liviano y extremadamente portátil. En esta reseña, repasaré las características de este cautín y explicaré por qué es tan bueno.
Por qué el cautín TS100 es genial
Especificaciones:
- Peso: 31g
- Longitud: 17cm
- Voltaje de entrada: 12V a 24V
- Rango de temperatura: 100°C a 400°C
El TS100 es un cautín portátil y programable. Puede ser alimentado por una fuente de alimentación o por baterías LiPo de 3S, 4S o 5S, lo que te permite realizar reparaciones en el campo fácilmente. Muchas personas han utilizado este cautín con una batería LiPo de 6S sin ningún problema, pero debes hacerlo bajo tu propio riesgo.
La potencia del cautín es proporcional al voltaje de entrada. A continuación se muestra una tabla que muestra la potencia y el tiempo necesario para calentar el cautín desde 30°C hasta 300°C, según el voltaje de entrada:
| Voltaje de entrada | Potencia | Tiempo de calentamiento |
|---|---|---|
| 12V (3S) | 17W | 40s |
| 16V (4S) | 30W | 20s |
| 19V (5S) | 40W | 15s |
| 24V (6S) | 65W | 11s |

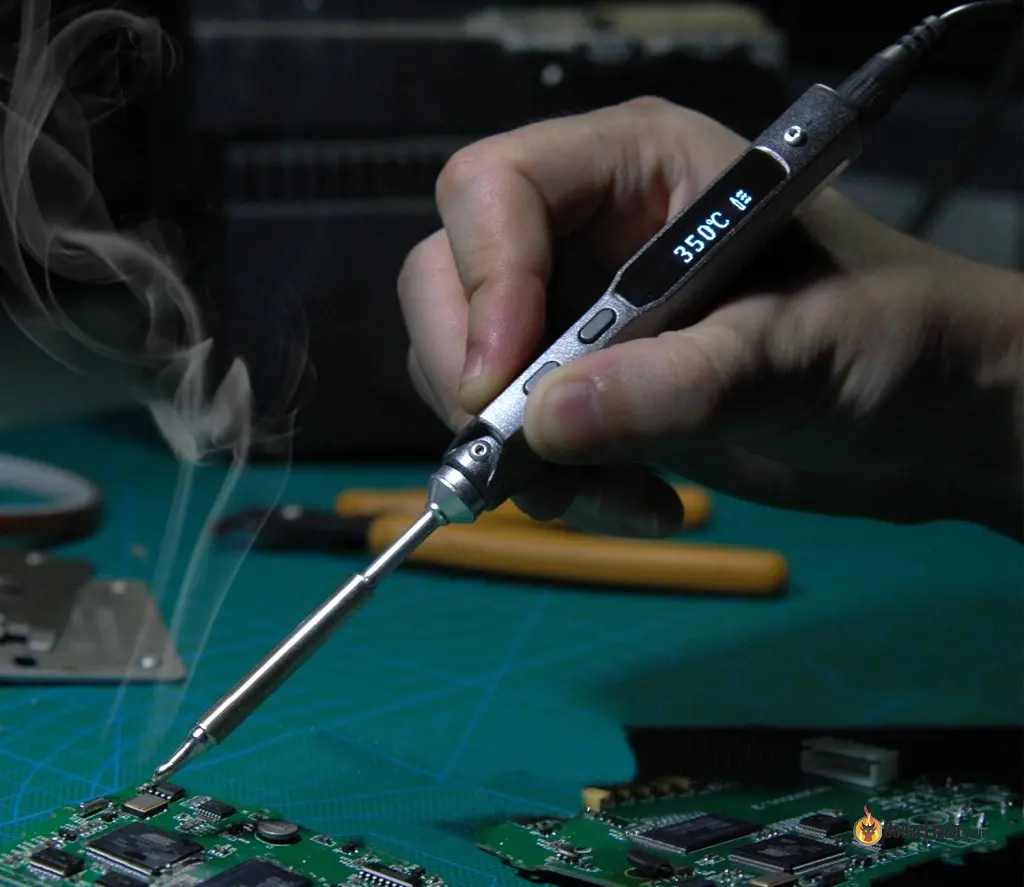

Una de las características más destacadas del TS100 es su control de temperatura. A diferencia de los cautines tradicionales que simplemente aplican una potencia constante, el TS100 monitorea y ajusta la temperatura calentándose y enfriándose con sensores de temperatura incorporados.
Cuando el cautín está inactivo durante demasiado tiempo (3 minutos), entra automáticamente en modo de espera, en el que reduce la temperatura a 200°C. Esto evita el sobrecalentamiento que podría oxidar la punta, prolonga la vida útil de la cabeza de soldadura y ayuda a ahorrar energía. Cuando lo vuelves a levantar, detecta el movimiento y aumenta la temperatura.

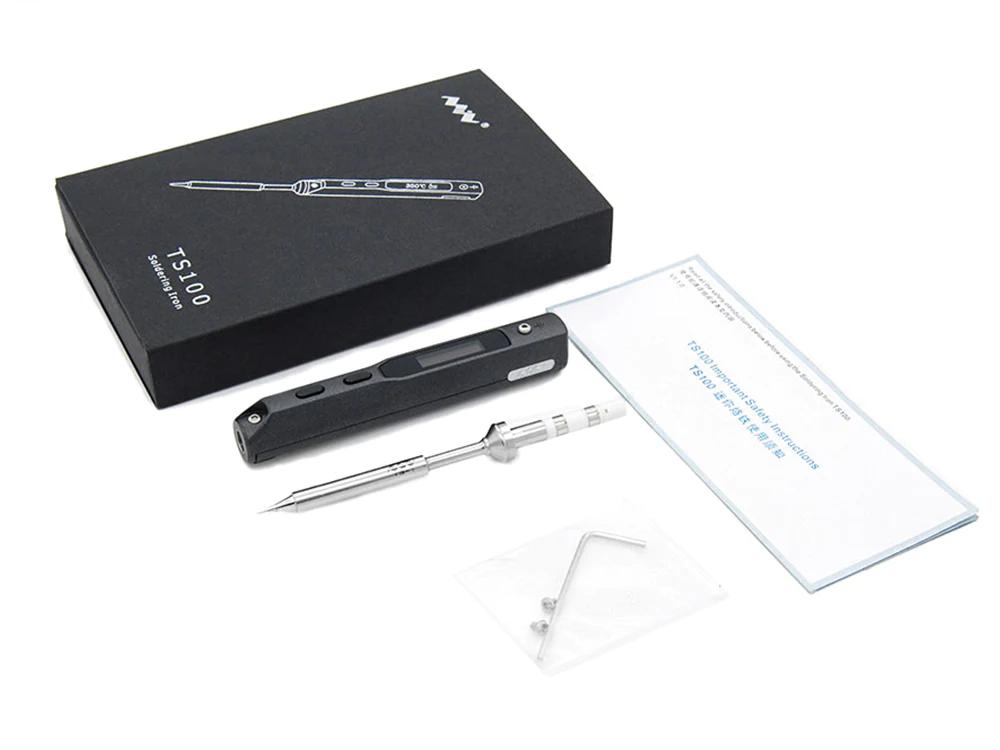

Contenido de la caja
- Cautín TS100
- Punta de soldadura TS-B2
- 1 llave Allen y 2 tornillos (para reemplazar las puntas y el elemento calefactor)
El ensamblaje solo lleva unos 10 segundos 🙂 El TS100 tiene 2 botones y una pantalla OLED. En la parte posterior del cuerpo, menciona el tipo de conector (DC5525) y el rango de voltaje de entrada. Y el número de modelo de la punta (TS-B2) está impreso en la cabeza.
En el extremo del TS100, hay un puerto micro USB para actualizar el firmware y el conector de alimentación. También se pueden adquirir puntas de diferentes formas y tamaños por separado. La que viene incluida es la punta de lápiz TS-B2, que creo que es la mejor opción para construir drones miniatura si solo vas a usar una punta.
Manual: https://cdn.shopify.com/s/files/1/0948/3076/files/TS100_Soldering_Iron_Instruction_Manual.pdf?188285643864339764
Experiencia de usuario
En general, el TS100 es un excelente cautín: fácil de usar y funciona como se espera. Es compacto y liviano. Puede ser alimentado por baterías LiPo de 4S, lo que lo hace perfecto para reparaciones en el banco y en el campo.
Sin embargo, el mango es un poco pequeño en comparación con mi cautín de tamaño completo. Si tienes manos grandes, es posible que te resulte más difícil de manejar que una estación de soldadura adecuada.
Por último, necesitarás los siguientes 2 elementos para que tu TS100 sea perfecto:
Cable adaptador de alimentación
Puedes conseguir una fuente de alimentación para el TS100 con el conector correcto, como el Sony AC-S2422 (salida [email protected]) o un adaptador de barril XT60 de 5 mm. También puedes fabricarlo tú mismo con una hembra XT60, un conector de barril DC5525 y algunos cables de silicona de 24-26 AWG.
Soporte para cautín
El TS100 no viene con un soporte, por lo que tendrás que ser creativo y seguro. Hay algunas soluciones impresas en 3D, pero personalmente no soy muy fanático de ellas, ya que el cautín podría calentarse y derretir el plástico. Yo prefiero usar un soporte de ayuda para soldar.
¿Deberías comprar el TS100?
Después de usar el TS100 durante aproximadamente un año, creo que es perfecto tanto para principiantes como para constructores de drones avanzados. Puedes encontrar una estación de soldadura más barata con una fuente de alimentación incorporada, pero el TS100 tiene muchas características y también es portátil para reparaciones en el campo. ¡Lo recomiendo encarecidamente!
Aquí tienes un video de reseña de Carlos en su canal de YouTube.
Actualización de firmware
El firmware personalizado del TS100 fue desarrollado por Ralim en Github. Puedes encontrar el firmware aquí: https://github.com/Ralim/ts100
El firmware personalizado ofrece muchas características nuevas, pero las más importantes son las siguientes:
- Permite una temperatura máxima de hasta 450°C
- Te permite ajustar todas las configuraciones en el propio cautín (con el firmware original, debes cargar las configuraciones en un archivo de texto)
- Establece un límite de voltaje inferior para las baterías LiPo para evitar la descarga excesiva del paquete de baterías
- Indicador de nivel de carga de la batería
- Logotipo personalizado al iniciar
- Rotación automática de la pantalla en función de la orientación
La actualización de firmware es muy fácil de hacer y solo lleva unos minutos. Puedes descargar el último archivo .hex del firmware en tu idioma preferido aquí: https://github.com/Ralim/ts100/releases
Las instrucciones para actualizar el firmware se pueden encontrar aquí para usuarios de Windows, Mac y Linux: https://github.com/Ralim/ts100/wiki/Upgrading-Firmware
Para resumirlo para los usuarios de Windows:
- Mantén presionado el botón más cercano a la punta y conecta el USB a la computadora.
- El dispositivo aparecerá como una unidad USB.
- Arrastra el archivo .hex a la unidad USB.
- El dispositivo se desconectará y volverá a conectarse.
- El nombre del archivo habrá cambiado a .RDY, .ERR o .NOT.
- Si termina con .RDY, ¡has terminado! Si no, algo salió mal.
- Desconecta el USB y enciende el cautín. ¡Listo!
Fuente de alimentación
Creo que la mejor fuente de alimentación para el TS100 es probablemente una batería LiPo de 6S. Si no tienes eso, también puedes conseguir un regulador de voltaje step-up para aumentar el voltaje de una batería de 4S a 24V.
Mejor punta
Puedes conseguir puntas de repuesto para este cautín. De hecho, me gusta aún más la punta biselada que la que viene incluida para aplicaciones de drones.
Tipo: TS-BC2 - Tiene una mayor superficie de contacto para la transferencia de calor, lo que facilita la soldadura de uniones grandes como placas PDB y conectores XT60. El extremo puntiagudo es bueno para trabajos precisos.
El cautín inteligente TS100 es una herramienta imprescindible para cualquier persona que se dedique a proyectos de soldadura. Su portabilidad, control de temperatura y potencia hacen que sea una opción ideal tanto para principiantes como para profesionales. No dudes en adquirirlo y disfrutar de todas sus ventajas.
