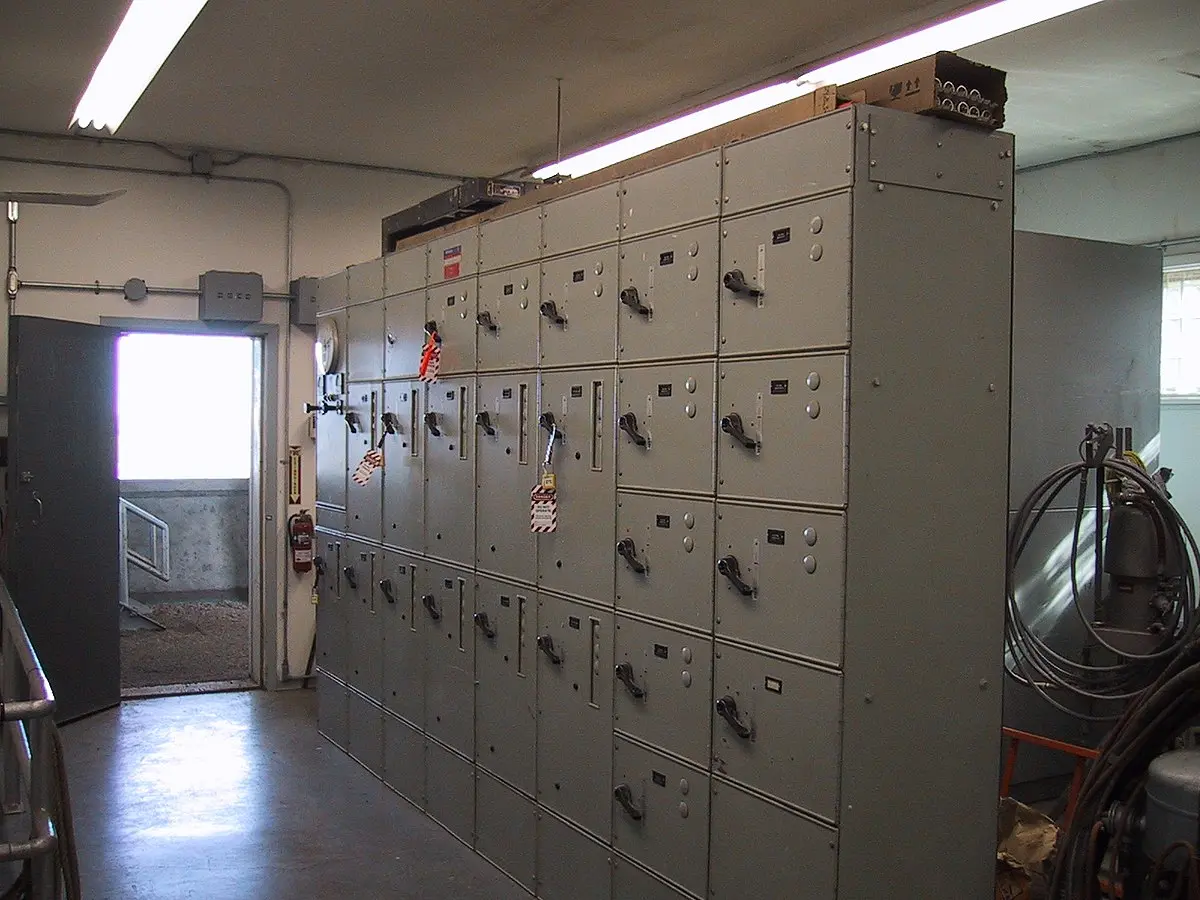

El centro de control de motores (CCM) es un componente crítico en el sistema de distribución eléctrica de aplicaciones industriales y comerciales. Consiste en un conjunto de secciones cerradas, cada una de las cuales contiene componentes de control utilizados para gestionar y proteger los motores eléctricos en el sistema. Los CCM suelen instalarse en una sala separada con control de temperatura, conocida como sala de control, para facilitar el acceso y el mantenimiento.
Componentes del Centro de Control de Motores
Los paneles de los CCM incluyen arrancadores, interruptores automáticos, fusibles, combinaciones de interruptor automático y fusible, relés de sobrecarga térmicos y de estado sólido, variadores de frecuencia variable (VFD) e interruptores de desconexión. Los paneles de control en los CCM gestionan la distribución de energía, la conmutación y la protección de los motores eléctricos en un sistema de control central.
Secciones del Centro de Control de Motores
Un CCM está compuesto típicamente por tres secciones: el bus vertical, el bus horizontal y la sección de control. El bus vertical conecta la fuente de alimentación principal a las diferentes unidades de arranque en el CCM. El bus horizontal conecta los arrancadores individuales al bus de alimentación común, que distribuye la energía a los motores en el sistema. Por último, la sección de control contiene los circuitos de control y los interruptores utilizados para operar los arrancadores y los demás componentes de control en el CCM.
Beneficios del Centro de Control de Motores
Uno de los principales beneficios de utilizar un CCM es que permite una gestión eficiente de la energía en entornos industriales y comerciales. Los CCM proporcionan un medio seguro y organizado para gestionar el sistema de distribución de energía al alojar todos los componentes de control necesarios en un solo lugar. Además, los paneles de los CCM pueden diseñarse para adaptarse a requisitos específicos de aplicación, proporcionando el nivel necesario de protección y control para cada motor en el sistema.
Los interruptores automáticos en un panel de CCM se utilizan para proteger el motor de cortocircuitos y sobrecargas. Un cortocircuito es una conexión anormal de baja resistencia entre dos conductores que puede hacer que circule corriente excesiva a través del circuito. Por otro lado, una sobrecarga ocurre cuando un motor consume demasiada corriente, lo que provoca un sobrecalentamiento y posiblemente daña el motor. Los fusibles o las combinaciones de interruptor automático y fusible en el panel de CCM se utilizan para proteger el motor de sobrecorriente y cortocircuitos.
Los arrancadores de motor en un panel de CCM controlan el arranque y parada de los motores eléctricos. Un arrancador típicamente consta de un contactor, un relé de sobrecarga y un circuito de control. El contactor es un interruptor electromecánico que conecta o desconecta el motor de la fuente de alimentación. El relé de sobrecarga protege el motor del sobrecalentamiento debido a una corriente excesiva. El circuito de control se utiliza para operar el contactor y el relé de sobrecarga.
Los VFD en un panel de CCM se utilizan para controlar la velocidad de los motores de corriente alterna mediante la variación de la frecuencia de la fuente de alimentación eléctrica. Los VFD pueden ayudar a ahorrar energía y reducir los costos operativos al reducir la velocidad del motor cuando no se requiere la velocidad máxima. El panel de CCM también contiene relés de sobrecarga térmicos que protegen el motor del sobrecalentamiento interrumpiendo la fuente de alimentación cuando el motor está sobrecargado o cuando la temperatura sube por encima de un cierto nivel.
Un centro de control de motores es un componente esencial en la distribución eléctrica de aplicaciones industriales y comerciales. Proporciona una gestión eficiente de la energía, seguridad y protección para los motores en el sistema. Los componentes en un panel de CCM, incluyendo interruptores automáticos, arrancadores, VFD y relés de sobrecarga, trabajan juntos para garantizar el funcionamiento seguro y eficiente de los motores eléctricos.
