En el diseño asistido por computadora (CAD), Solidworks es una de las herramientas más utilizadas para crear modelos en 3D. Una de las funciones clave de Solidworks es la capacidad de agregar cotas inteligentes a los diseños, lo que permite dimensionar y medir de manera precisa los componentes del modelo. Sin embargo, a veces es necesario cambiar la escala de una cota inteligente en Solidworks para adaptarla a diferentes requisitos de diseño. En este artículo, te mostraré cómo cambiar la escala de una cota inteligente en Solidworks.

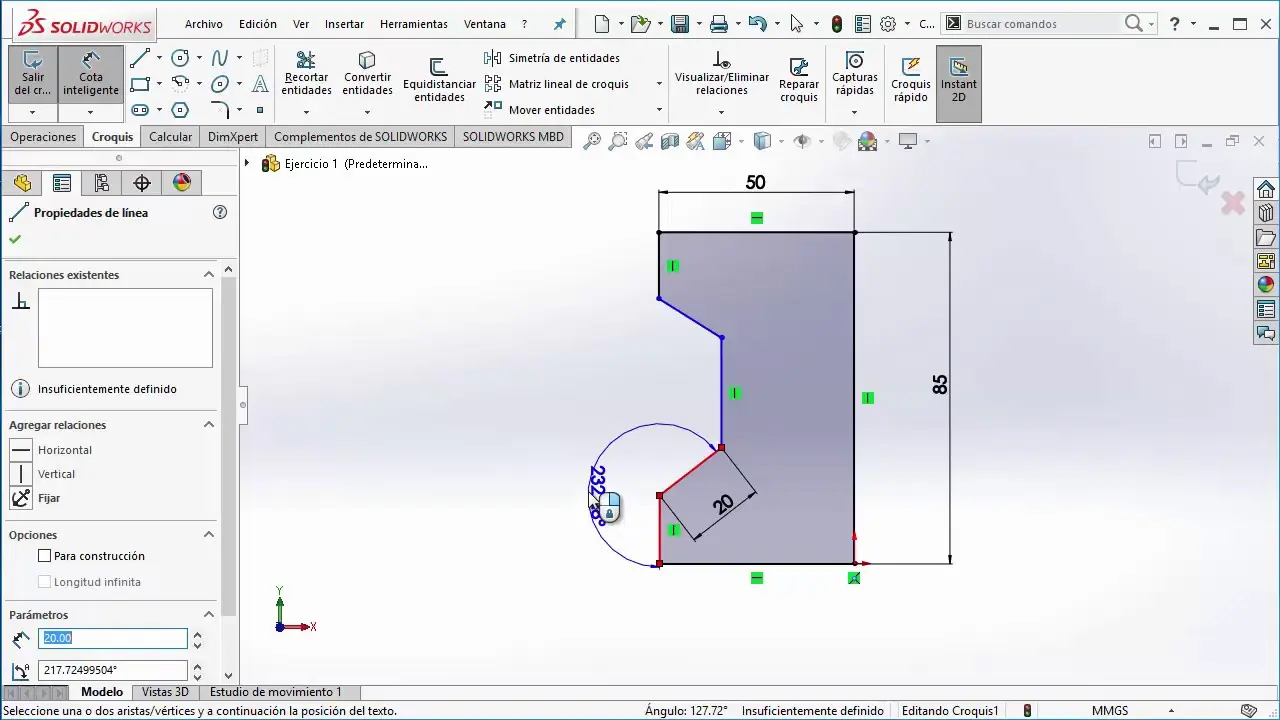

Cómo cambiar tamaño de cotas en Solidworks
Antes de cambiar la escala de una cota inteligente en Solidworks, es importante comprender cómo funciona el tamaño de las cotas. En Solidworks, puedes controlar el tamaño del círculo de origen para las cotas de coordenada si utilizas el estándar DIN.
Para establecer una propiedad de documento para el tamaño de círculo de origen en una cota de coordenada DIN, sigue estos pasos:
- Haz clic en Herramientas > Opciones > Propiedades de documento > Cotas > Coordenada.
- A continuación, haz clic en Tamaño.
Al cambiar el tamaño del círculo de origen, puedes ajustar la escala de las cotas inteligentes en Solidworks según tus necesidades de diseño.
Cómo cambiar estilo de cota en Solidworks
Además de cambiar la escala de una cota inteligente en Solidworks, también puedes cambiar su estilo. Puedes cambiar una cota a un diámetro, radio o visualización lineal. A continuación, te mostraré cómo hacerlo:
- En la pantalla de Solidworks, haz clic con el botón derecho del ratón en la cota que deseas cambiar.
- A continuación, haz clic en Opciones de visualización.
- Selecciona la opción que deseas. Por ejemplo, puedes seleccionar visualizar como cota de diámetro para cambiar la cota a un diámetro.
También puedes configurar la cota al estilo lineal (solo para cotas de diámetro) o visualizarla como radio. Estas opciones te permiten personalizar el estilo de las cotas inteligentes en Solidworks según tus preferencias de diseño.

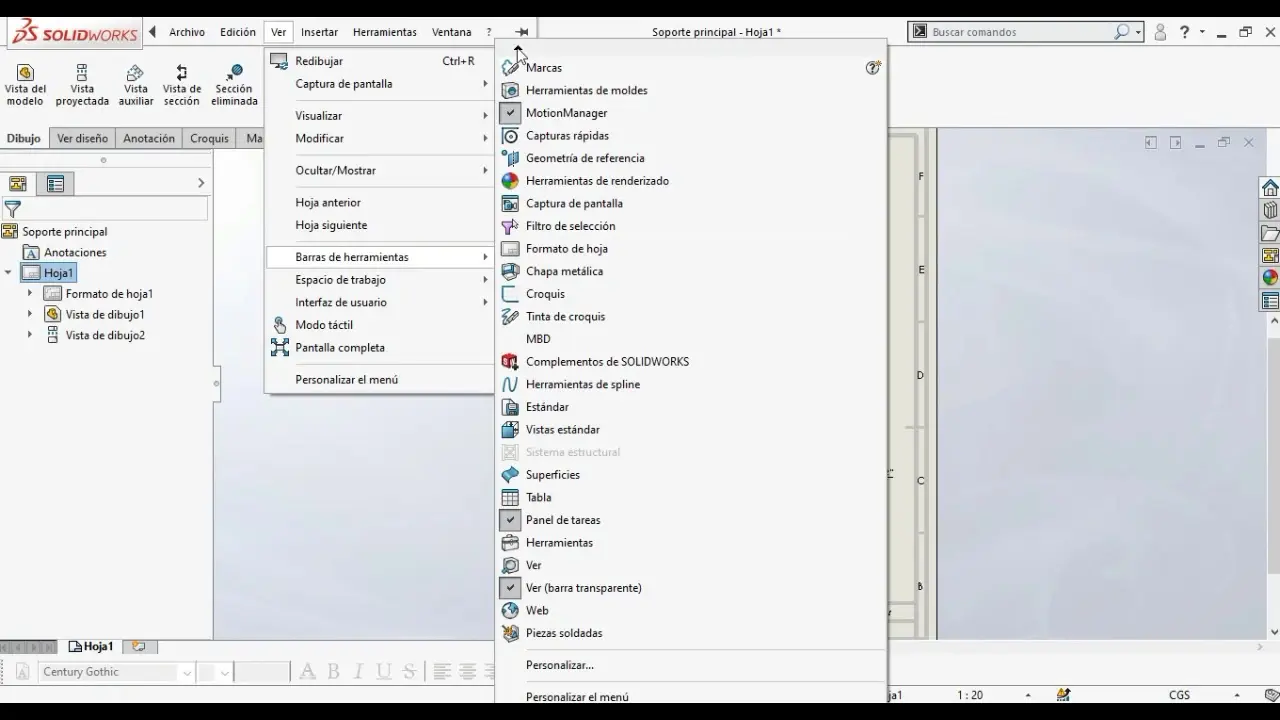

Cómo aumentar la escala de un dibujo en Solidworks
Además de cambiar la escala de una cota inteligente, también es posible aumentar la escala de un dibujo completo en Solidworks. Esto puede ser útil cuando necesitas ampliar o reducir un dibujo para adaptarlo a una hoja de papel o a otros requisitos de presentación.
Para aumentar la escala de un dibujo en Solidworks, sigue estos pasos:
- Haz clic en Herramientas > Opciones > Opciones de sistema > Dibujos.
- Selecciona o desactiva la opción automáticamente ajustar la escala de las nuevas vistas de dibujo .
Si seleccionas esta opción, las nuevas vistas de dibujo se ajustarán automáticamente a la escala de la hoja de dibujo y la escala se ajustará para coincidir con las vistas. Si no seleccionas esta opción, las vistas nuevas se insertarán en la escala de la hoja de dibujo.
Cambiar la escala de un dibujo en Solidworks te permite adaptar el diseño a diferentes requisitos de presentación y garantizar una visualización clara y precisa de los componentes.
Consultas habituales
¿Puedo cambiar la escala de una cota inteligente en Solidworks sin afectar otras dimensiones?
Sí, puedes cambiar la escala de una cota inteligente en Solidworks sin afectar otras dimensiones. Al cambiar la escala de una cota inteligente, solo se modificará la dimensión específica a la que se aplica la cota, dejando las demás dimensiones intactas.
¿Puedo cambiar la escala de una cota inteligente después de haberla creado?
Sí, puedes cambiar la escala de una cota inteligente después de haberla creado. Para hacerlo, selecciona la cota que deseas cambiar y sigue los pasos mencionados anteriormente para cambiar la escala o el estilo de la cota.
¿Puedo cambiar la escala de un dibujo completo en Solidworks sin afectar las vistas individuales?
Sí, puedes cambiar la escala de un dibujo completo en Solidworks sin afectar las vistas individuales. Al cambiar la escala de un dibujo, todas las vistas se ajustarán proporcionalmente sin afectar las dimensiones o la apariencia de las vistas individuales.
La capacidad de cambiar la escala de las cotas inteligentes en Solidworks es una herramienta valiosa para adaptar los diseños a diferentes requisitos de presentación y dimensionamiento. Al seguir los pasos mencionados anteriormente, podrás cambiar la escala y el estilo de las cotas según tus necesidades de diseño. Además, también puedes aumentar la escala de un dibujo completo en Solidworks para garantizar una presentación clara y precisa de los componentes. ¡Experimenta con las opciones de escala y estilo en Solidworks y cómo mejorar tus diseños!
