En el entorno del diseño y la ingeniería, AutoCAD es una herramienta ampliamente utilizada para la creación de dibujos en 2D y modelos en 3D. Una de las funcionalidades más importantes de AutoCAD es la capacidad de añadir cotas de nivel a los objetos. En este artículo, exploraremos cómo utilizar el bloque inteligente nivel AutoCAD para lograr una mayor eficiencia en el proceso de diseño.
¿Qué es un bloque inteligente nivel en AutoCAD?
Un bloque inteligente nivel es una entidad en AutoCAD que contiene información relacionada con la elevación o la altura de un objeto. Este tipo de bloque es especialmente útil cuando se trabaja en proyectos que requieren mediciones precisas en términos de alturas y niveles. Al utilizar un bloque inteligente nivel, se puede evitar la necesidad de añadir cotas manualmente a cada objeto individualmente, lo que ahorra tiempo y mejora la precisión del diseño.
¿Cómo utilizar un bloque inteligente nivel en AutoCAD?
Para utilizar un bloque inteligente nivel en AutoCAD, siga los siguientes pasos:
Paso 1: Crear el bloque
En primer lugar, debe crear el bloque inteligente nivel. Para ello, siga estos pasos:
- Seleccione los objetos a los que desea añadir cotas de nivel.
- Vaya a la pestaña insertar en la cinta de opciones de AutoCAD.
- Haga clic en el icono bloque para abrir el cuadro de diálogo crear bloque .
- Asigne un nombre al bloque y especifique las opciones de inserción y escalado según sea necesario.
- Marque la casilla añadir atributos y haga clic en aceptar .
Una vez que haya creado el bloque inteligente nivel, estará listo para utilizarlo en su diseño.

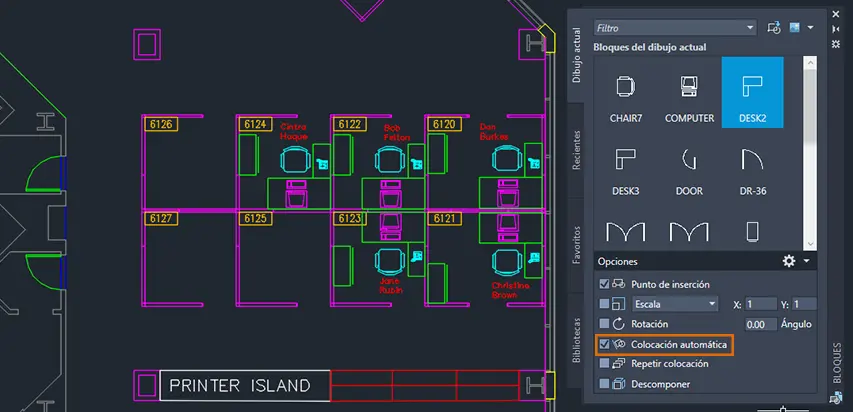

Paso 2: Insertar el bloque
Para insertar el bloque inteligente nivel en su diseño, siga estos pasos:
- Vaya a la pestaña insertar en la cinta de opciones de AutoCAD.
- Haga clic en el icono insertar bloque .
- Seleccione el bloque inteligente nivel que creó anteriormente.
- Especifique la ubicación y la escala del bloque en su diseño.
- Haga clic en aceptar para insertar el bloque en su diseño.
Una vez que haya insertado el bloque inteligente nivel, podrá ver las cotas de nivel en relación con los objetos seleccionados.
Ventajas del bloque inteligente nivel en AutoCAD
El uso de un bloque inteligente nivel en AutoCAD ofrece varias ventajas significativas:
- Ahorro de tiempo: Al utilizar un bloque inteligente nivel, se elimina la necesidad de añadir cotas manualmente a cada objeto individualmente. Esto ahorra tiempo y agiliza el proceso de diseño.
- Mayor precisión: Al utilizar un bloque inteligente nivel, se asegura una mayor precisión en las mediciones de altura y nivel. Esto es especialmente importante en proyectos que requieren mediciones precisas.
- Facilidad de edición: Los bloques inteligentes nivel son fácilmente editables. Si necesita realizar cambios en las cotas de nivel, puede editar el bloque y los cambios se reflejarán automáticamente en todo el diseño.
- Consistencia: Al utilizar bloques inteligentes nivel, se garantiza la consistencia en todo el diseño. Esto es especialmente útil cuando se trabaja en proyectos grandes que involucran múltiples objetos y niveles.
Consultas habituales
¿Puedo personalizar el bloque inteligente nivel en AutoCAD?
Sí, puede personalizar el bloque inteligente nivel en AutoCAD según sus necesidades. Puede editar las propiedades del bloque, como el tamaño, el color y el estilo de las cotas de nivel.
¿Puedo utilizar diferentes bloques inteligentes nivel en el mismo diseño?
Sí, puede utilizar diferentes bloques inteligentes nivel en el mismo diseño. Esto es útil cuando se trabaja en proyectos que requieren diferentes tipos de cotas de nivel.
¿Puedo importar bloques inteligentes nivel desde otros proyectos en AutoCAD?
Sí, puede importar bloques inteligentes nivel desde otros proyectos en AutoCAD. Esto le permite reutilizar bloques previamente creados y ahorrar tiempo en el proceso de diseño.
El bloque inteligente nivel en AutoCAD es una herramienta poderosa que permite añadir cotas de nivel de manera eficiente y precisa en los diseños. Al utilizar bloques inteligentes nivel, los diseñadores y los ingenieros pueden ahorrar tiempo, mejorar la precisión y garantizar la consistencia en sus proyectos. Si aún no ha utilizado bloques inteligentes nivel en AutoCAD, le recomiendo que los explore y aproveche al máximo esta funcionalidad.
