AutoCAD es uno de los programas más utilizados en el diseño asistido por computadora. Con sus herramientas avanzadas, los profesionales pueden crear dibujos precisos y detallados para una amplia variedad de proyectos. Una de las características más útiles de AutoCAD es la capacidad de crear bloques con atributos, lo que permite una mayor eficiencia y personalización en el trabajo.
¿Qué es un bloque con atributos en AutoCAD?
Un bloque con atributos en AutoCAD es un objeto que se puede insertar en un dibujo y que contiene información adicional. Estos atributos son datos variables que se pueden editar cada vez que se inserta el bloque en un dibujo. Por ejemplo, si estás diseñando un plano de una casa, puedes crear un bloque con atributos para la dirección, el nombre del propietario y otros detalles relevantes. Al insertar este bloque en diferentes dibujos, podrás editar los atributos para adaptarlos a cada caso específico.

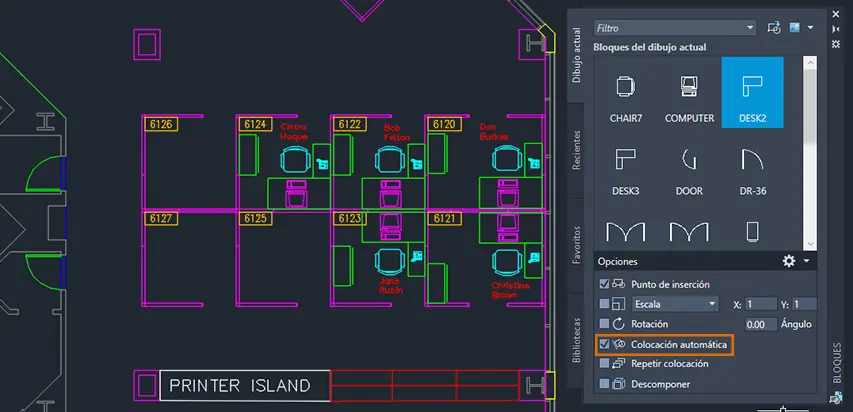

Cómo crear y asociar una definición de atributo en AutoCAD
Para crear y asociar una definición de atributo en AutoCAD, sigue estos pasos:
- Abre el dibujo en AutoCAD y selecciona la pestaña insertar .
- Haz clic en bloque y selecciona la opción definir atributos .
- En la ventana emergente, haz clic en nuevo para crear un nuevo atributo.
- Asigna un nombre al atributo y establece las propiedades deseadas, como el tipo de dato, la longitud máxima y las restricciones de entrada.
- Haz clic en aceptar para guardar la definición del atributo.
- Selecciona el bloque al que deseas asociar el atributo y haz clic en editar atributos .
- Completa los valores de los atributos según sea necesario y haz clic en aceptar .
Una vez que hayas creado y asociado una definición de atributo, podrás insertar el bloque en diferentes dibujos y editar los atributos según sea necesario. Esto te permitirá ahorrar tiempo y esfuerzo al evitar tener que recrear el mismo objeto con información diferente en cada dibujo.
Beneficios de utilizar bloques con atributos en AutoCAD
Utilizar bloques con atributos en AutoCAD ofrece varios beneficios:
- Mayor eficiencia: Al tener una definición de atributo preestablecida, podrás insertar bloques con información personalizada rápidamente, evitando tener que ingresar manualmente los datos en cada dibujo.
- Consistencia en la documentación: Al utilizar bloques con atributos, aseguras que la información clave se mantenga consistente en todos los dibujos relacionados. Esto es especialmente útil en proyectos grandes y complejos.
- Facilidad de edición: Los bloques con atributos son fáciles de editar. Puedes modificar los valores de los atributos en cualquier momento, lo que te permite adaptar rápidamente los dibujos a los cambios de requisitos o especificaciones.
- Personalización: Los atributos te permiten agregar información adicional a los bloques, lo que puede ser útil para identificar elementos específicos en un dibujo o proporcionar detalles adicionales para su posterior análisis.
Consultas habituales sobre bloques inteligentes en AutoCAD
¿Puedo utilizar bloques con atributos existentes en AutoCAD?
Sí, puedes utilizar bloques con atributos existentes en AutoCAD. Puedes buscar bloques con atributos en bibliotecas de bloques o crear tus propios bloques con atributos y guardarlos para su uso posterior.
¿Es posible editar los atributos de un bloque después de haberlo insertado en un dibujo?
Sí, es posible editar los atributos de un bloque después de haberlo insertado en un dibujo. Simplemente selecciona el bloque y haz clic en editar atributos para modificar los valores de los atributos.
¿Puedo utilizar bloques con atributos en diferentes escalas en AutoCAD?
Sí, puedes utilizar bloques con atributos en diferentes escalas en AutoCAD. Los atributos se escalarán automáticamente al insertar el bloque en un dibujo. Sin embargo, tener en cuenta que algunos atributos, como el texto, pueden volverse ilegibles si se reducen demasiado.
¿Los bloques con atributos ocupan más espacio en el archivo de AutoCAD?
Sí, los bloques con atributos ocupan más espacio en el archivo de AutoCAD debido a la información adicional que contienen. Sin embargo, el aumento en el tamaño del archivo suele ser mínimo y se compensa con los beneficios de eficiencia y personalización que ofrecen los bloques con atributos.
Los bloques con atributos en AutoCAD son una herramienta poderosa para optimizar el trabajo en el diseño asistido por computadora. Al crear y asociar definiciones de atributos, podrás insertar bloques con información personalizada de manera eficiente y consistente en tus dibujos. Esto te permitirá ahorrar tiempo, mantener la consistencia en la documentación y facilitar la edición y personalización de tus diseños. ¡No dudes en utilizar los bloques con atributos en tus proyectos de AutoCAD!
